О серии
Стальные шаровые краны ALSO GAS с цельносварным корпусом предназначены для монтажа на трубопроводах систем газораспределения и газопотребления природного газа, сжиженных углеводородных газов (СУГ) пропан-бутан и неагрессивных газообразных и жидких сред, по отношению к которым материалы крана коррозионно-стойки.Шаровые краны ALSO GAS сертифицированы системой добровольной сертификации ГАЗСЕРТ № ЮАЧ1.RU.1406.Н.00033.
Номенклатура кранов шаровых ALSO GAS включает изделия с условными диаметрами (DN) от 10 до 600 мм, рассчитанными на условное давление (PN) от 1,6 до 4,0 МПа.
Расчетный срок службы шаровых кранов ALSO GAS – 40 лет.
Гарантийный срок – 3 года.
Герметичность класса А.
Варианты климатического исполнения:
01 – Стандартное исполнение (У1) – корпус изготовлен из стали 20, для использования в температурном диапазоне от -40 до +80 °С02 – Хладостойкое исполнение (УХЛ1) – корпус изготовлен из стали 09Г2С, для использования в температурном диапазоне от -60 до +80 °С
03 – Коррозионно-стойкое исполнение (УХЛ1) – корпус изготовлен из нержавеющей стали 12Х18Н10Т, для использования в температурном диапазоне от -60 до +80 °С
Краны могут также иметь категорию размещения 2, 3, 4, 5 по ГОСТ 15150.

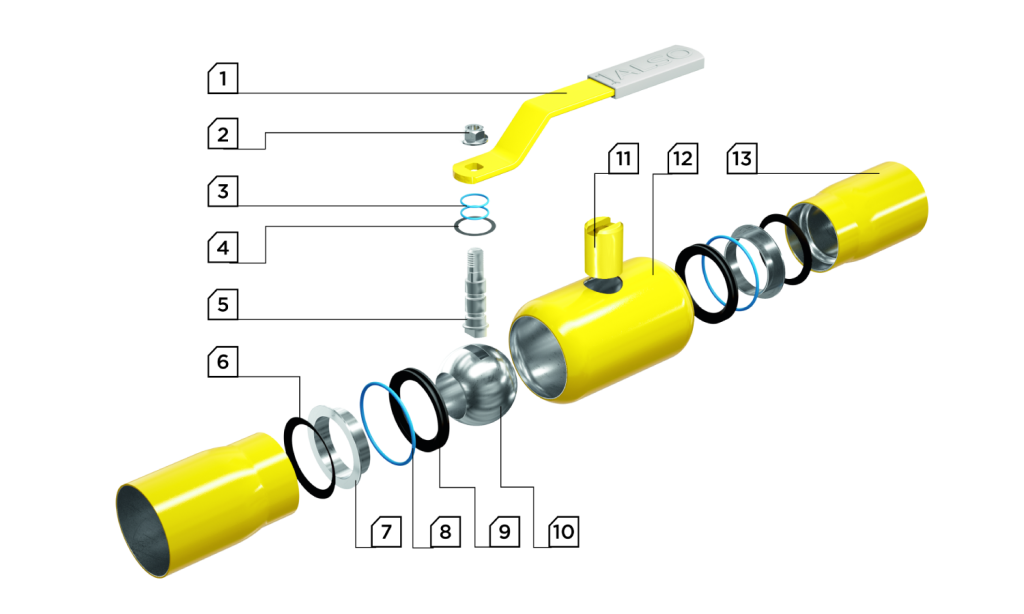

Конструкция шарового крана ALSO серии GAS
Материалы основных деталей
|
№ п/п |
Деталь |
Спецификация материалов по исполнениям |
||
|
01 (У1) |
02 (УХЛ1) |
03 (УХЛ1) Коррозийно-стойкое |
||
|
1 |
Ручка |
Ст.3 |
Ст.3 |
Ст.3 |
|
2 |
Гайка |
оцинкованная сталь |
оцинкованная сталь |
оцинкованная сталь |
|
3 |
Кольцо уплотнительное |
Фторсилоксан |
Фторсилоксан |
Фторсилоксан |
|
4 |
Кольцо |
Ф4К20 (PTFE +20% С) |
Ф4К20 (PTFE +20% С) |
Ф4К20 (PTFE +20% С) |
|
5 |
Шток |
Ст.20Х13 (AISI 420) |
Ст.20Х13 (AISI 420) |
Ст. 12Х18Н10Т (AISI 321) |
|
6 |
Пружина |
ст. 65Г (оцинкованная) |
ст. 65Г (оцинкованная) |
отсутствует |
|
7 |
Кольцо опорное |
Ст. 08Х13 |
Ст. 08Х13 |
Ст.12Х18Н10Т |
|
8 |
Уплотнитель седла |
Фторсилоксан |
Фторсилоксан |
Фторсилоксан |
|
9 |
Седло |
Ф4К20 (PTFE +20% С) |
Ф4К20 (PTFE +20% С) |
Ф4К20 (PTFE +20% С) |
|
10 |
Шар |
DN 10-32: Ст.20Х13 |
DN 10-32: Ст.20Х13 |
Ст.12Х18Н10Т (AISI 321) |
|
DN 40, 65: Ст. 08Х18Н10 |
DN 40, 65: Ст. 08Х18Н10 |
|||
|
DN 50, 80-300: Ст. 08Х13 |
DN 50, 80-300: Ст. 08Х13 |
|||
|
DN 350-600: Ст. 12Х18Н10Т |
DN 350-600: Ст. 12Х18Н10Т |
|||
|
11 |
Горловина |
Ст.20 |
Ст.09Г2С |
Ст. 12Х18Н10Т (AISI 321) |
|
12 |
Корпус |
Ст.20 |
Ст.09Г2С |
Ст. 12Х18Н10Т (AISI 321) |
|
13 |
Патрубок |
Ст.20 |
Ст.09Г2С |
Ст. 12Х18Н10Т (AISI 321) |
Обзор серии GAS
|

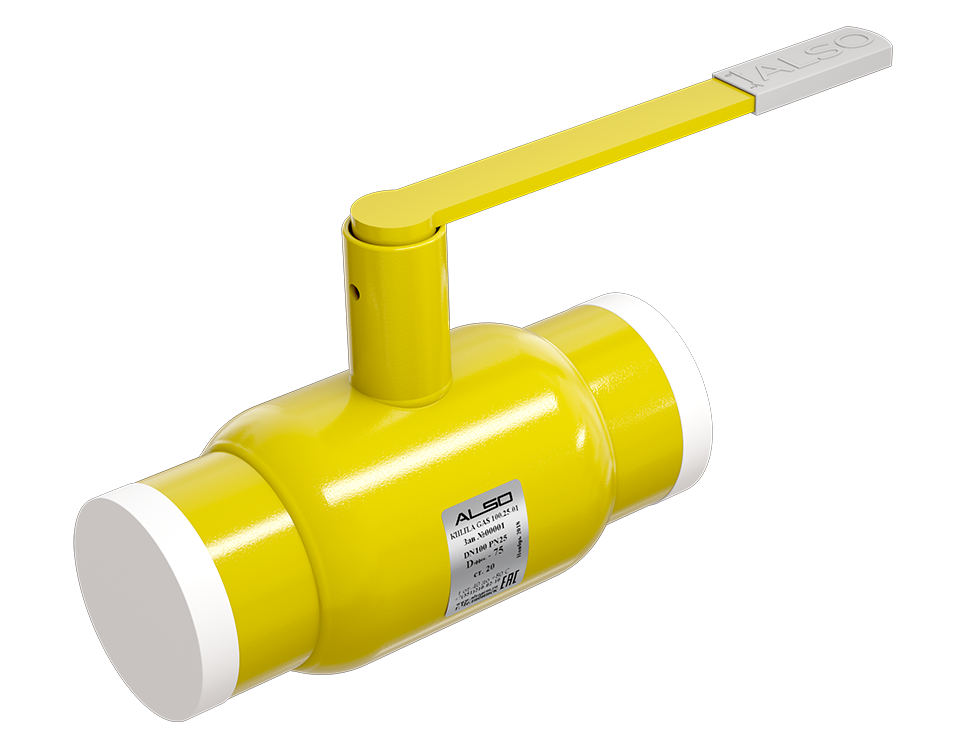

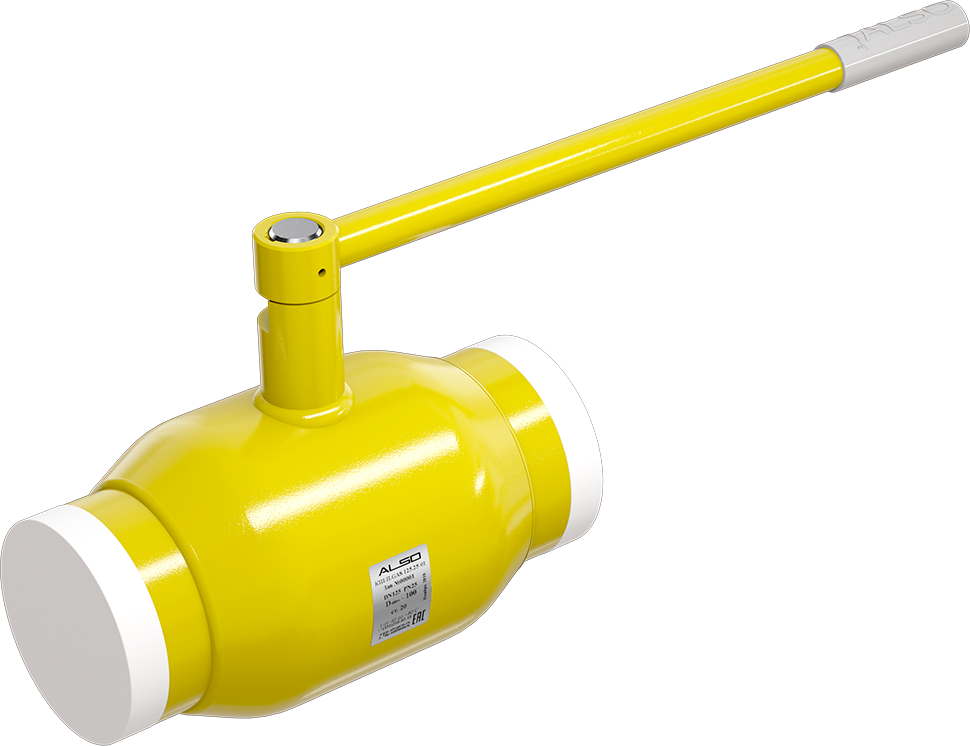

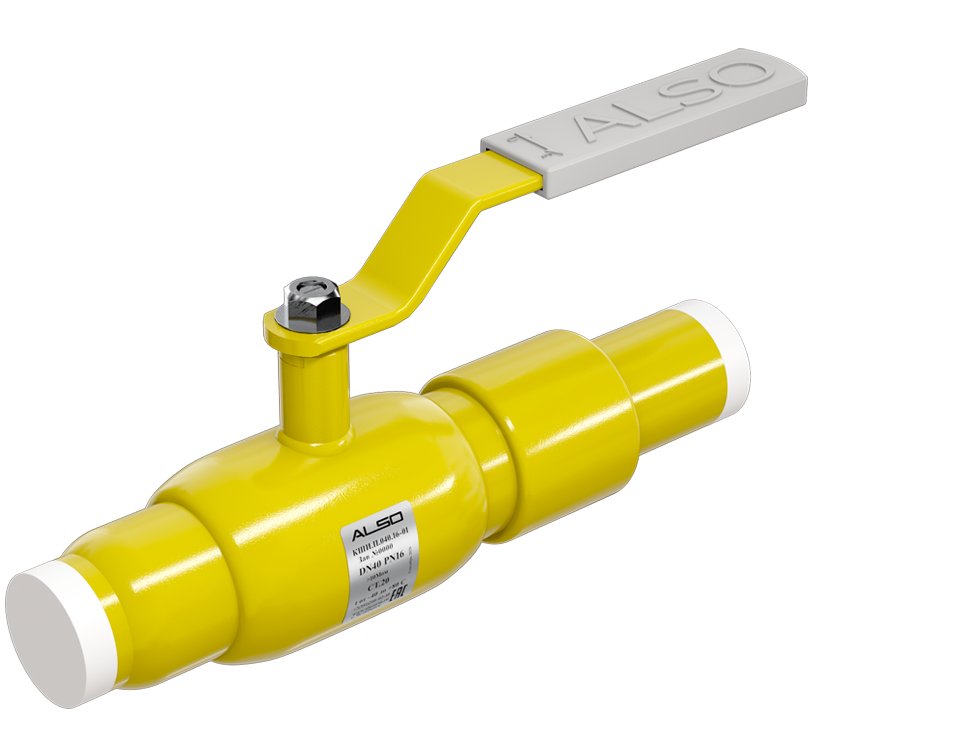

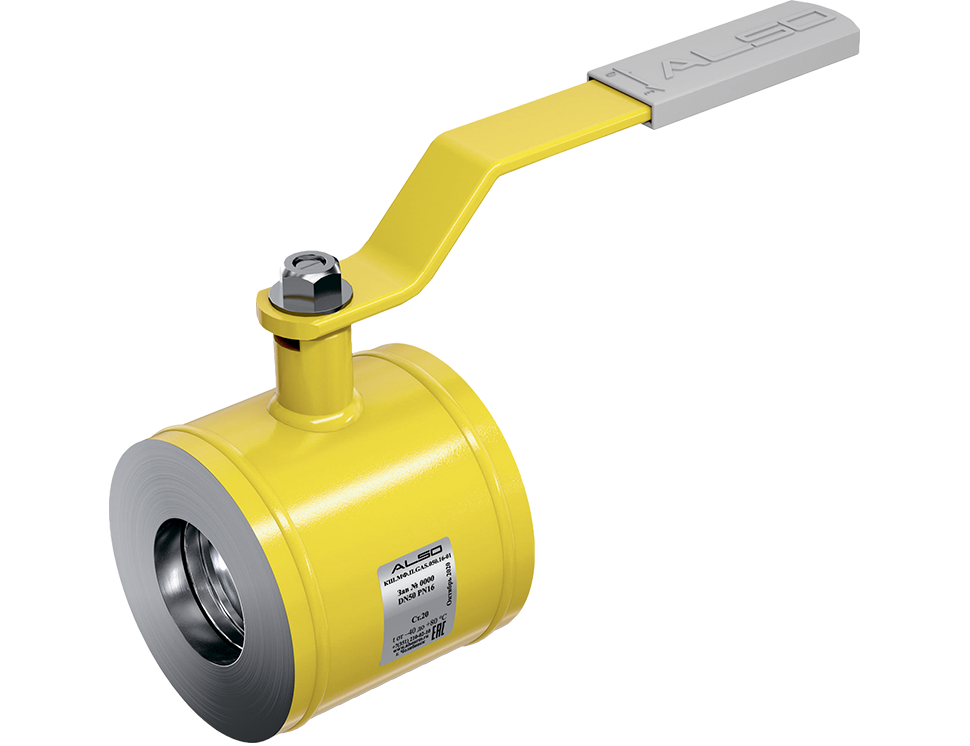

Приварные |
|
Редуцированный |
DN15-600
|
PN16-40
|
|
Полнопроходной |
DN10-600
|
PN16-40
|
||
|

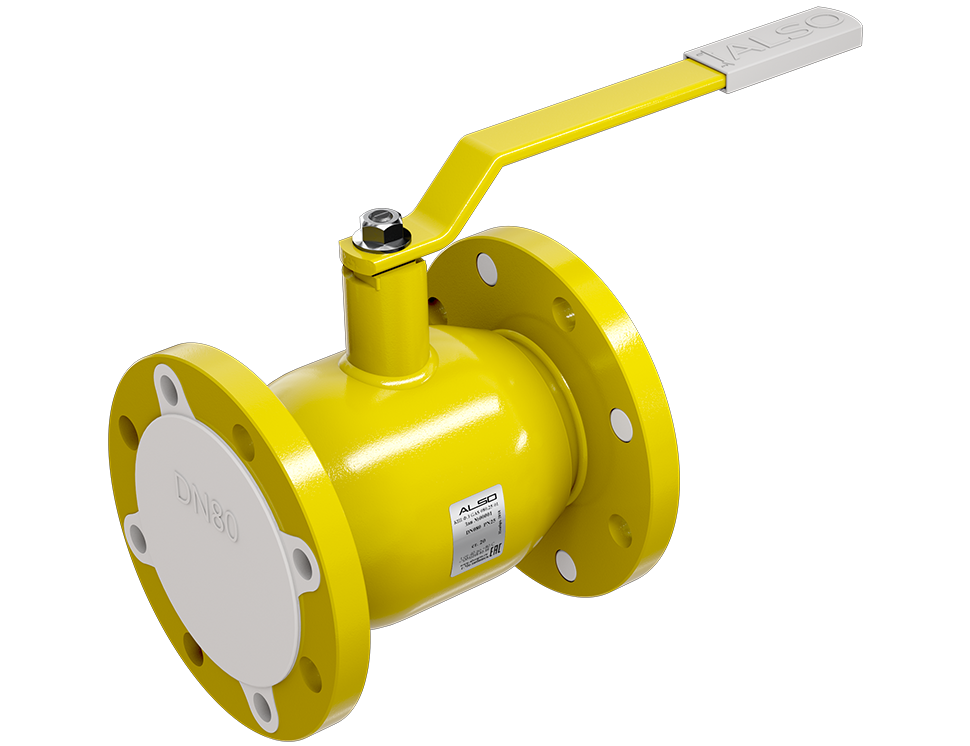

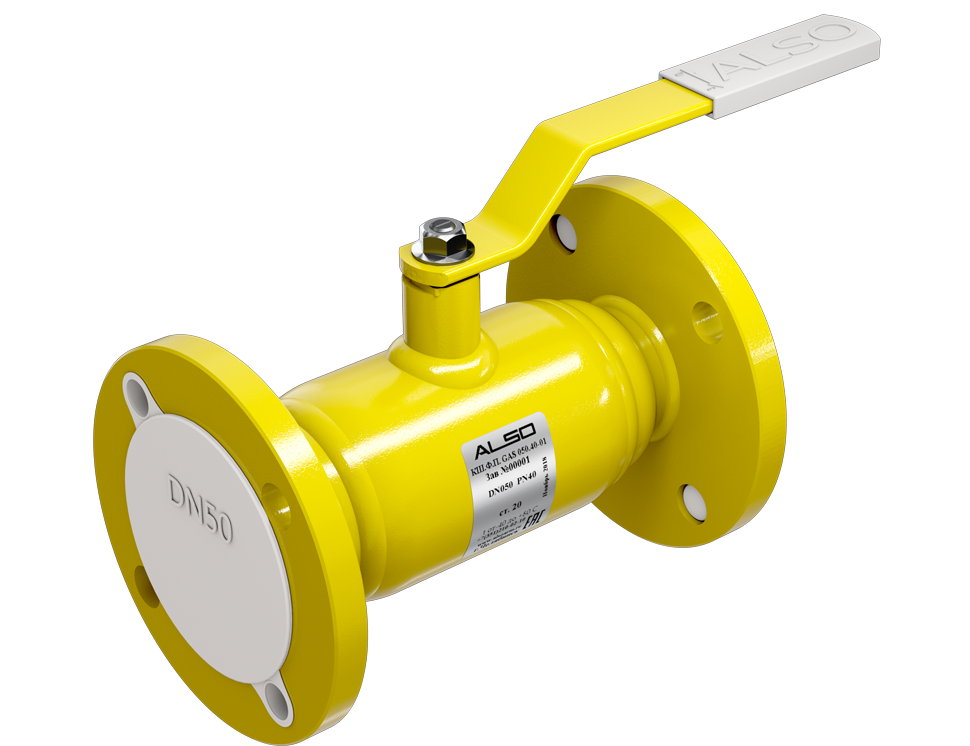

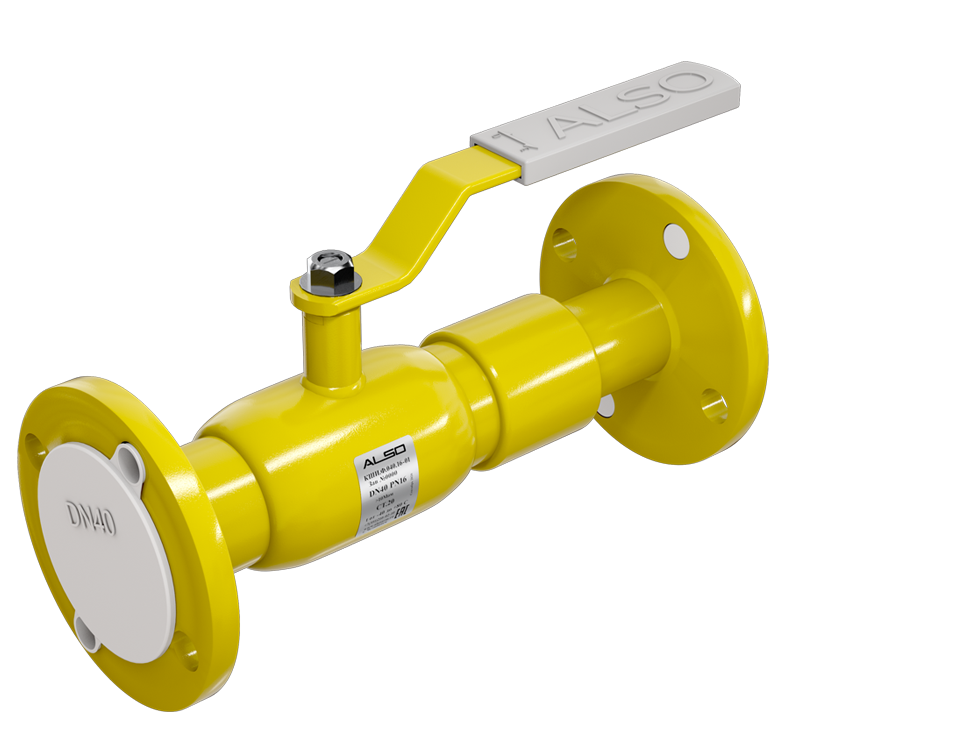

Фланцевые |
|
Редуцированный |
DN15-600
|
PN16-40
|
|
Полнопроходной |
DN15-600
|
PN16-40
|
||
|

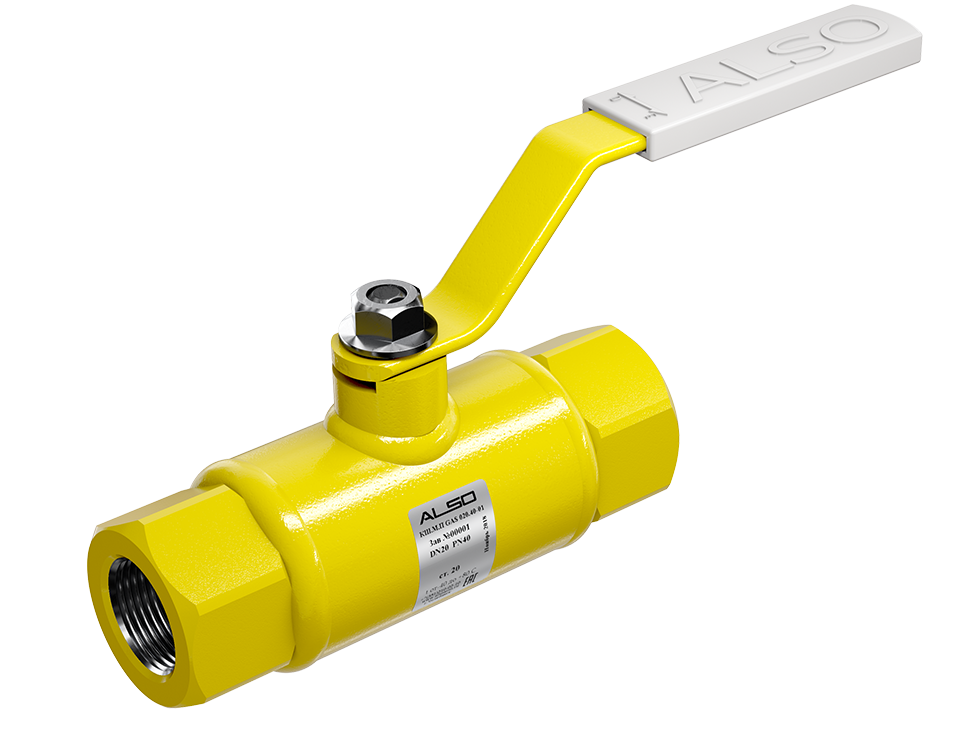

Муфтовые |
|
Редуцированный |
DN15-100
|
PN25-40
|
|
Полнопроходной |
DN10-80
|
PN25-40
|
||
|

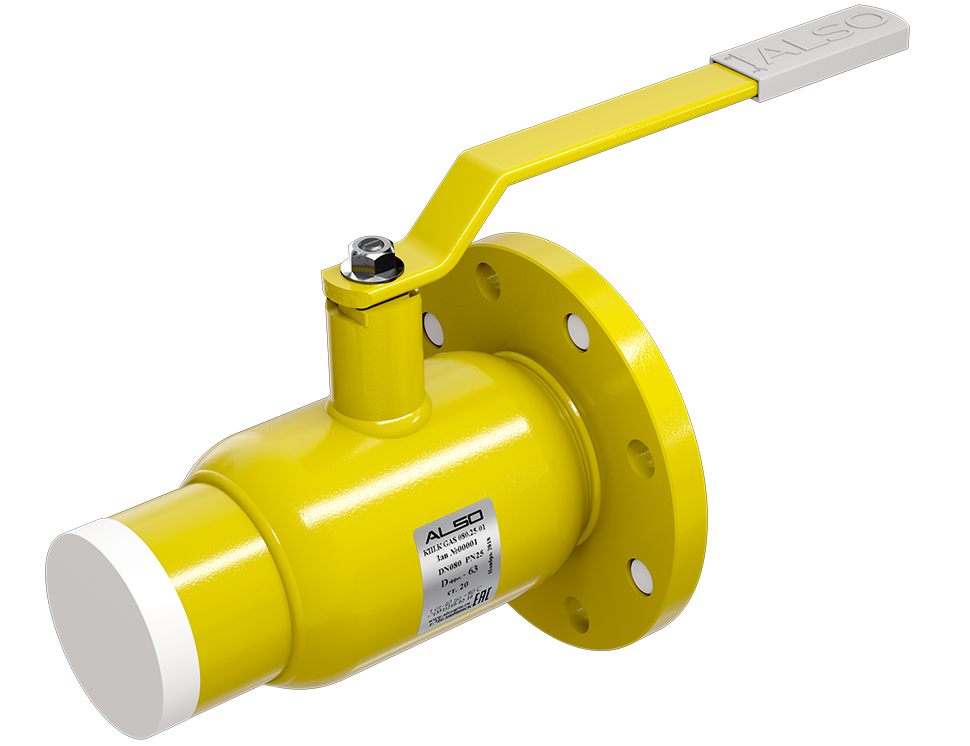

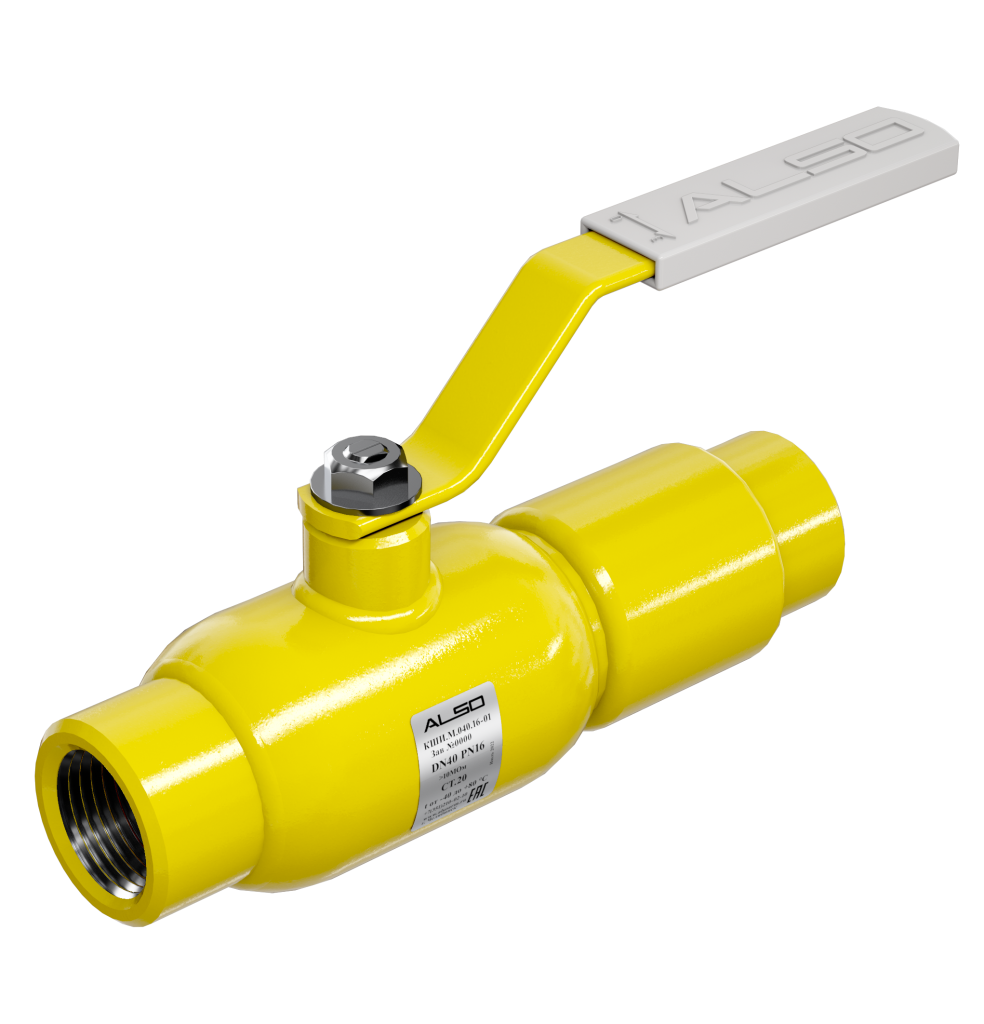

Комбинированные |
|
Редуцированный |
DN15-600
|
PN16-40
|
|
Полнопроходной |
DN10-600
|
PN16-40
|
||
|
Межфланцевые |
|
Редуцированный |
DN50-150
|
PN25-40
|
|
Полнопроходной |
DN50-100
|
PN25-40
|
Специальное исполнение
|
В строительную длину задвижки |
|
Полнопроходной |
DN50-100
|
PN16-40
|
|
Редуцированный |
DN125-200
|
PN16-25
|
||
|

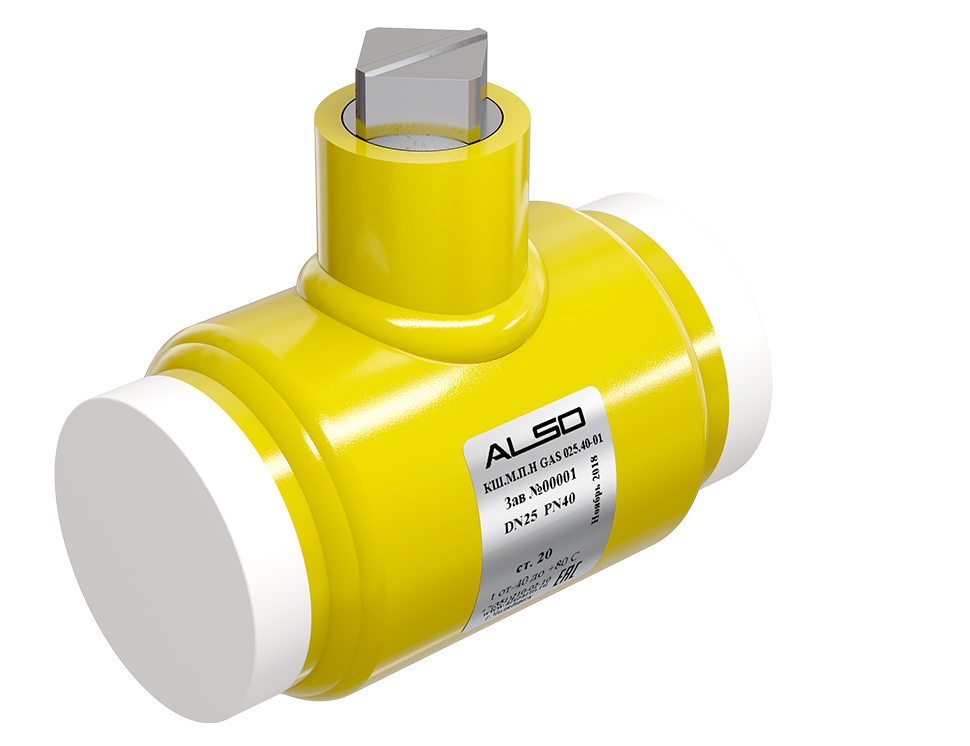

Антивандальное исполнение |
|
Полнопроходной/ |
DN50-200
|
PN16-40
|
|
Муфтовые натяжные, аналог 11ч3бк |
|
Полнопроходной |
DN15-65
|
PN25-40
|
Изолирующие шаровые краны
|
Приварные |
|
Полнопроходной |
DN15-300
|
PN16
|
|
Фланцевые |
|
Полнопроходной |
DN15-300
|
PN16
|
|
Муфтовые |
|
Полнопроходной |
DN20-50
|
PN16
|
Шаровые краны для подземной установки
|

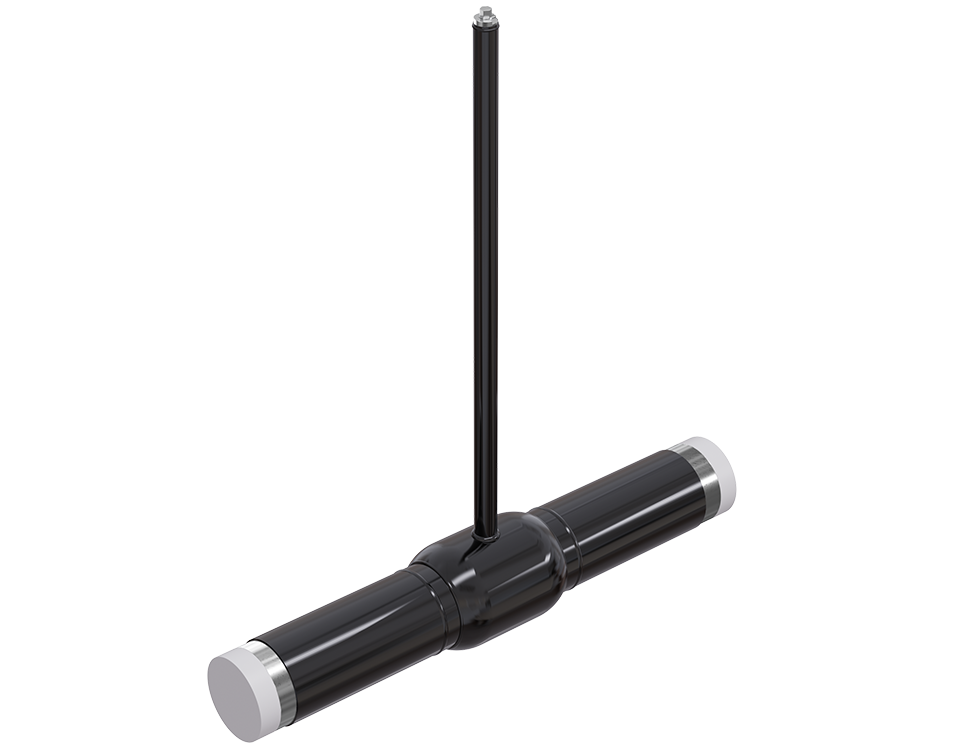

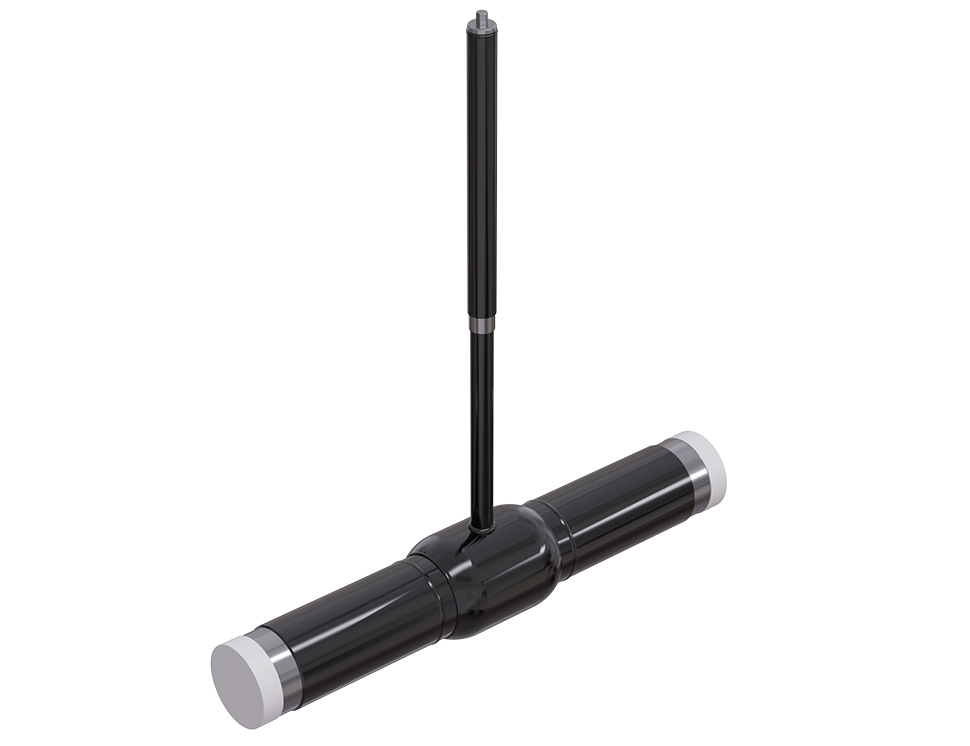

С удлиненным штоком |
|
Редуцированный |
DN25-600
|
PN25-40
|
|
Полнопроходной |
DN25-600
|
PN25-40
|
||
|
С телескопическим штоком |
|
Редуцированный |
DN40-250
|
PN25-40
|
|
Полнопроходной |
DN32-200
|
PN25-40
|
||
|

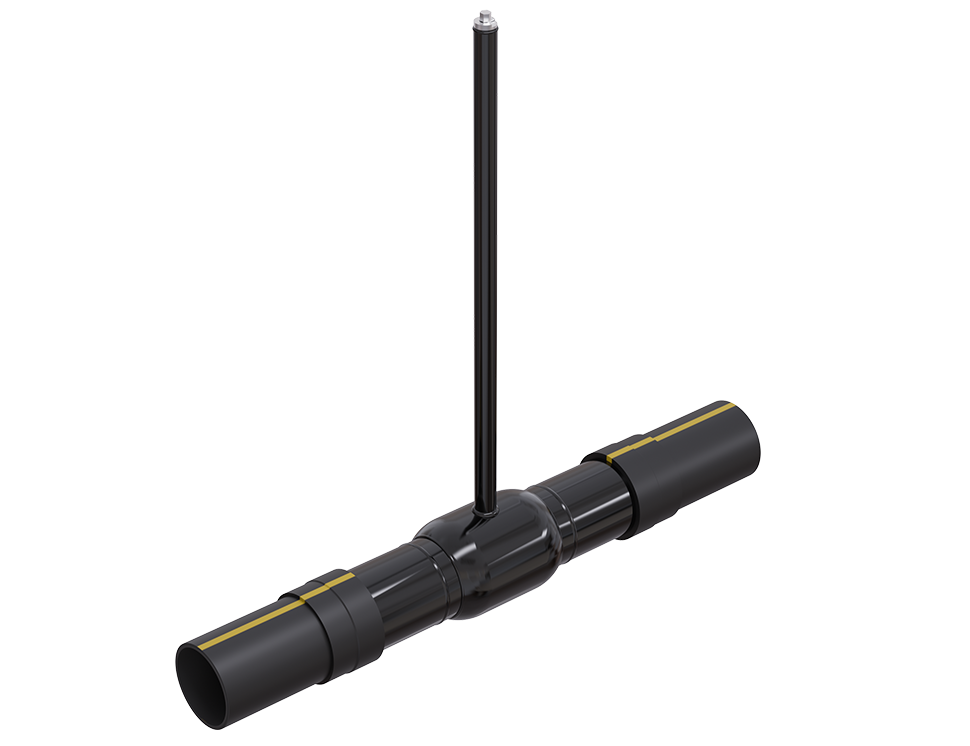

С патрубками из ПЭ100 |
|
Редуцированный |
DN25-600
|
PN12-16
|
|
Полнопроходной |
DN25-600
|
PN12-16
|
||
|

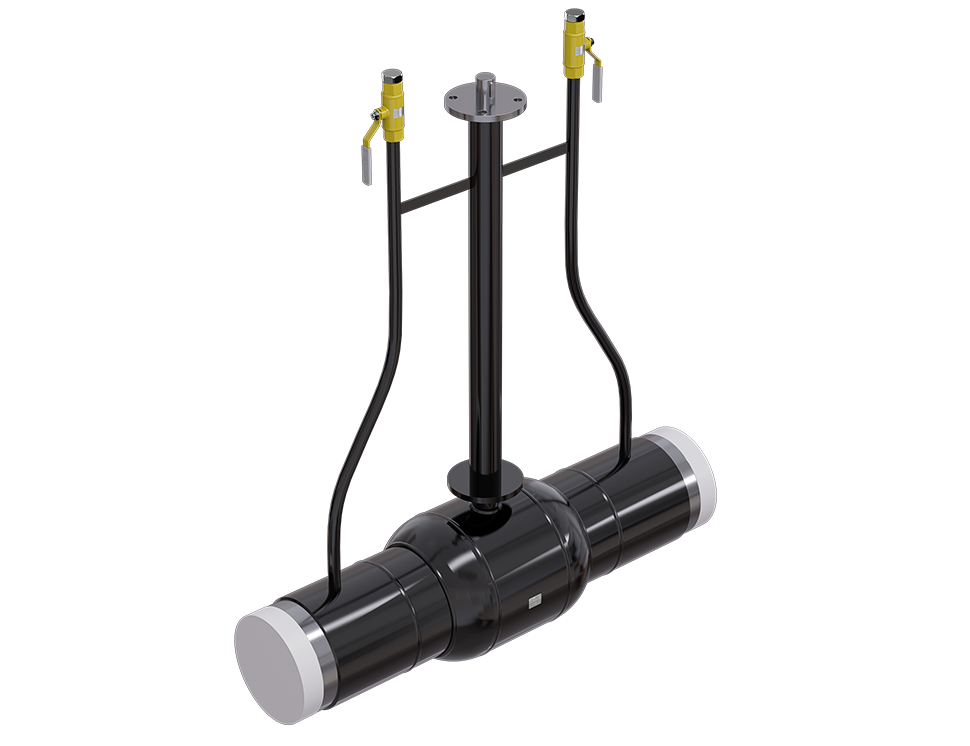

С дренажными патрубками |
|
Редуцированный |
DN100-600
|
PN25
|
|
Полнопроходной |
DN80-600
|
PN25
|
