Технология комфорта: Балансировка отопления.

Говоря о технологии комфорта, нельзя не упомянуть о важности равномерного распределения по системе отопления потоков теплоносителя, то есть о балансировке системы отопительного оборудования, о необходимости эксплуатации которой необходимо знать всем.

Большие системы отопления, имеющие плохую гидравлическую балансировку, постепенно уходят в прошлое. Такие системы часто вызывают проблемы именно на практике: неравномерное прогревание радиаторов, раздражающий шум в трубах и радиаторах, и, соответственно, неэкономичный расход энергии тепла, чрезмерные затраты на эксплуатацию помещений, дискомфортное проживание членов семьи.

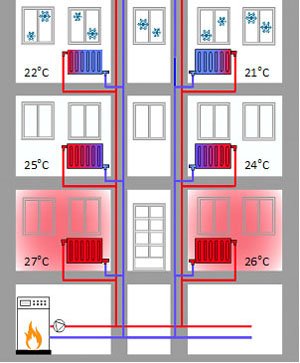

Обычно вода, или иной теплоноситель, циркулирует по трубопроводу в сторону наименьшего сопротивления и вначале заполняет контуры отопления, которые ближе всего расположены к источнику тепла. Поэтому, чем дальше расположен радиатор от нагревательного контура, тем меньше он нагреется, так как теплоноситель остывает, отдавая тепло впередистоящим радиаторам. Кроме того, при большой скорости потока вода-теплоноситель не успеет отдать достаточное количество тепла радиатору, увеличивая тем самым время прогрева всей системы. Естественно, это увеличивает расходы тепловой энергии, а помещения будут прогреваться неравномерно. Это необходимо учитывать при индивидуальном (коттеджном) строительстве.

Избежать таких ситуаций можно путем балансирования системы отопления, то есть  ее необходимо настроить  так, чтобы потоки теплоносителя равномерно распределялись по контурам, а температура и давление оставались неизменными.
Для того, чтобы достичь этого, при строительстве различных новых зданий и индивидуального жилья, а также при осуществлении реконструкции объектов, в каждом контуре отопительной системы нужно предусмотреть устройство, с помощью которого регулируется гидравлическое сопротивление (пропускная способность контура).

Это устройство - балансировочный клапан, работу которого рассмотрим на примере оборудования компании Honeywell.

Балансировка бывает:

  • Автоматическая (динамическая);
  • Ручная  (статическая).

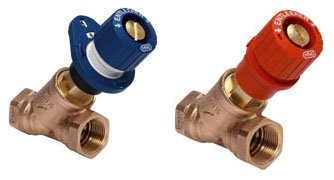

Для ручной балансировки отопительной системы американская компания Honeywell рекомендует использовать на обратном трубопроводе каждого контура системы балансировочный клапан типа Kombi-3-plus BLUE (V5010), позволяющий настроить расход контура  и имеющий функции дренажа и запирания. На подающем трубопроводе желательно монтировать запорно-балансировочный клапан типа Kombi-3-plus RED (V5000), который имеет возможность подключения импульсной трубки и расходомера, а также функции дренажа и запирания.


Балансировочные клапаны, которые выпускает компания Honeywell, имеют функцию легкого доступа через головку этого клапана, что достаточно удобно и для служб эксплуатации огромных зданий, и для владельцев частного жилья.

Балансировка контура - это выставление заранее рассчитанных параметров расхода контура, или с помощью специального измерительного компьютера, который показывает значения расхода в настоящее время. Для наладки значений расхода не нужен специальный инструмент. Настройка производится по дискретной шкале с легкочитаемой удобной индикацией. Клапан подбирают по диаметру трубы, а потом выбирают значение шкалы настраивания клапана по таблицам в зависимости от требуемого расхода и диаметра клапана. Значение шкалы настройки также можно рассчитать по специальной программе, которую можно найти в Интернете на официальном сайте компании Honeywell

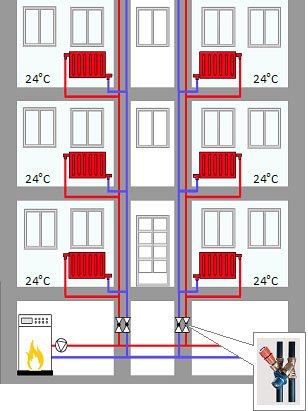

Грамотно сбалансированная отопительная система равномерно прогревает все помещения и создает в них комфортную температуру.

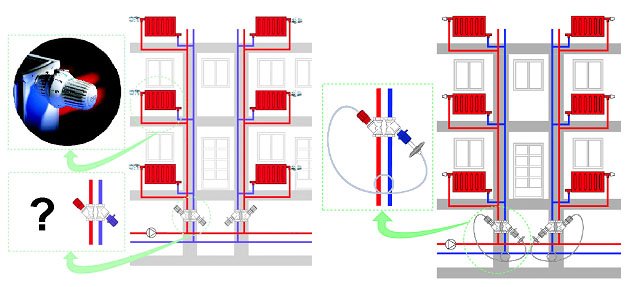

Что же делать, если в одном из помещений перекроют такой клапан, или же на протяжении дня солнце создает перепад температур, на который реагируют термостатические головки, перемещающие штоки в большом диапазоне. Естественно, в этих ситуациях  перепад  давления в данном контуре значительно изменится и произойдет разбалансировка отопительной системы.

Для того, чтобы поддержать постоянные перепады давления в контуре используют автоматическую балансировку. И, если иные производители предлагают для таких целей отдельные клапаны, то компания Honeywell применяет  такие же типы клапанов, что и для осуществления статической балансировки. Нужно только установить на клапан диафрагму Kombi-DP (V5012C), соединив  при помощи импульсной трубки с Kombi-3-plus RED (V5000).

При этом отключение системы не требуется.


Давление с магистрали прикладывается по импульсной к верху мембраны типа Kombi-DP, а давление с обратной прикладывается к низу мембраны.

При возрастании давления в подающей магистрали, данная мембрана изгибается в сторону, с которой прилагается давление от обратной. Мембрана действует на вставку такого клапана обратной магистрали и перекрывает поток.

При снижении давления в подающей магистрали, эта мембрана в Kombi-DP под давлением изгибается от обратной магистрали, поднимаясь и снимая усилие со вставки клапана, в результате расход увеличивается через клапан.

Необходимый перепад давления можно установить в диапазоне 0,1-0,3 бар или же 0,3-0,6 бар, исходя от типа диафрагмы.

Данным способом производится автоматическая балансировка в отопительных системах двухтрубного типа, которые оснащены оборудованием компании Honeywell.

Для автоматического балансирования отопительных систем однотрубного типа используют клапаны-регуляторы расхода типа Kombi-FC (V5015), которые предназначены для гидравлической балансировки отопительных  систем при перепадах давления теплоносителя 0,2 - 2 бар.

Кроме вышеперечисленных типов балансировочных клапанов используют также:
  • Запорно-балансировочные клапаны Stop Valve (V5100), которые имеют аналогичные функции, что и клапан Kombi-3-plus RED (V5000), кроме возможности присоединить расходомер;
  • Настраиваемые балансировочные клапаны типа Kombi-2-plus (V5032), которые имеют аналогичные функции, что и клапан Kombi-3-plus BLUE (V5010), а также к ним можно подключить расходомер;
  • Фланцевые балансировочные клапаны Kombi-F-II, которые имеют функции присоединения расходомера и запирания.
Таким образом, американская компания Honeywell производит для балансировки отопительных систем ассортимент клапанов, с помощью которых можно решить множество задач, которые возникают на этапах проектирования, реконструкции, строительства и эксплуатации различных объектов строительства, в числе которых и индивидуального жилья.

Балансировочные клапаны, которые производит компания Honeywell, просты в установке и настройке, удобны в использовании. Усовершенствование балансировочных клапанов ручного типа до автоматического можно осуществить даже после запуска объекта в эксплуатацию, что может снизить при строительстве себестоимость.
