Технология комфорта

komf1.jpgВ современном мире все большее внимание человек уделяет комфорту. Всем нам хочется садится в мягкое кресло, ездить в престижном транспортном средстве, носить удобную одежду, спать на пуховой перине и проводить время в уюте. А уют и комфорт, прежде всего, зависит от окружающей нас температуры. Даже при наличии кожаных диванов и современной техники, но при слишком холодной или слишком жаркой окружающей температуре мы не будем чувствовать себя комфортно.

Для поддержания комфортной температуры в помещении, и существуют системы отопления, вентиляции и кондиционирования. Подробнее остановимся на отоплении, основная работа которого приходится на холодный период.

Говоря о «батареи отопления» сразу вспоминается чугунная «гармошка», которая раньше была в каждой квартире. И редко у кого в каждой комнате была нормальная температура. В одной жарко было, в другой холодно.

На данный момент чугунные радиаторы уступают свое место современным, элегантным секционным радиаторам которые имеют большую теплоотдачу. Их даже обидно просто так подключать их отоплению, не продумав как поддерживать температуру, которая будет комфортна для жильцов.

Чтобы поддерживать нужную температуру необходимо вместе с радиатором устанавливать сопутствующую обвязку.

komf2.jpg komf3.jpg
Регулирование температуры происходит следующим образом: человек, видит на градуснике температуру комнаты 24 °С и хочет получить 20 °C, затем уменьшает количество теплоносителя проходящего через радиатор, закрывая клапан, и температура в помещении уменьшается.

Из-за невозможности точного определения положения рукоятки клапана, температура может опуститься ниже желаемой. А теперь приходится открывать клапан снова. И так в цикле…

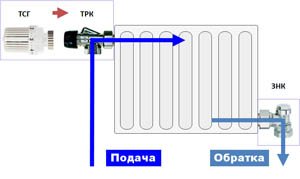

Что бы избежать необходимости наблюдения за температурным режимом, нужно применять автоматику. Автоматическое регулирование осуществляется посредством оборудования радиатора на входе – терморегулирующим клапаном с термостатической головкой и на выходе запорным настраиваемым клапаном.

Существует множество производителей радиаторной обвязки, рассмотрим ее на примере комплектов обвязок американской корпорации Honeywell. Назначение ее в регулировании температуры, а также в запирании, с целью отсоединения радиатора и опционной предварительной настройки.

В целях облегчения монтажа выпускаются различные по размерам и форме терморегулирующие клапаны – угловые, прямые, осевые, торцевые, компактные и др. Помимо этого, есть терморегулирующие клапаны, имеющие различный расход, возможность предварительной настройки и др.

Для охвата всего спектра выпускаемых клапанов, компанией «Honeywell» предлагается для терморегулирующих клапанов модульная система «AT-Concept», которая гарантирует простоту и быстроту обслуживания установленных клапанов, выпущенных даже 25 лет назад.

Эта система представляет комбинацию корпусов и вставок, которые обеспечивают заданные параметры.

Модульная система дает возможность взаимозаменяемости вставок для любых корпусов, что ведет к упрощению серийного производства и снижает себестоимость.

Существуют следующие типы вставок:

Стандартный тип BB. Пропускная способность его ограничена еще на заводе и клапан не настраиваемый, его применение рассчитано для малых установок и установок, в которых примерно равные значения расхода для каждого радиатора.
Типы K3, K4, K5 тоже конструктивно настроенные, только с другим диапазоном.
Тип UBG основная область применения – это однотрубные системы.
Тип SL – это настраиваемый тип, в котором настройка осуществляется изменением хода штока. Таким простым и надежным решением пользуются для грубой настройки.
Типы V и FV - это настраиваемые типы с точными значениями и высококачественной настройкой. Тип V – стандартный, а тип FV используется с малыми значениями расхода как в централизованном теплоснабжении.
Тип SC - настраиваемый тип с самозапиранием при снятии головки клапана, что актуально для общественных зданий.
Для выбора терморегулирующего клапана нужно определиться с:
• формой и присоединительным диаметром терморегулирующего клапана;
• характеристикой расхода;
• необходимостью функции предварительной настройки.
Обычно достаточно терморегулирующего клапана с вставками:
• V – V2000(D,E)VS в системах, с предварительной настройкой;
• ВВ – V2000(D,E)BB в вертикальных системах;
• UBG – V2000(D,E)UB для остальных случаев.
На выход радиатора устанавливают запорный настраиваемый клапан с функциями установления ограничения расхода и запирания, что позволяет отсоединять радиатор, осуществлять дренаж и опорожнение системы. Некоторые запорные настраиваемые клапаны компаний «Honeywell» могут соединятся с расходомером.

Для выбора запорного настраиваемого клапана надо знать о:
• присоединительном диаметре и форме запорного настраиваемого клапана;
• необходимости функции предварительной настройки;
• возможности присоединения расходомера.
Какой способ регулирования терморегулирующего клапана, ручной или автоматический, выбрать.

На Западе ручное регулирование признается не эффективным. А счетчики тепла ставятся теперь и у нас, пока только на само здание. Но в будущем счетчики, возможно, будут устанавливаться в каждой квартире.

Для автоматического же регулирования терморегулирующего клапана необходимо наличие термостатической головки.

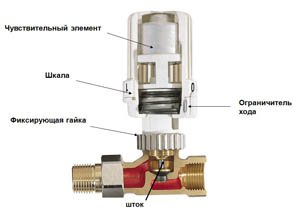

Термостатическая головка обладает следующими элементами:
• термочувствительным элементом, расширяющимся или уменьшающимся при изменении температуры;
• толкателем штока термостатической головки с ограничителем хода, который предварительно выставляется по шкале;
• фиксирующейся гайкой, для стыковки с термостатической головкой.

При работе, термоэлемент, нагреваясь, толкает шток клапана и понижает подачу теплоносителя в радиатор, тем самым понижая температуру в помещении. После остывания термоэлемента шток приподнимается, что ведет к нагреву радиатора.

В термоэлементе может применяться газ, жидкость или парафин. Регулировка различных типов элементов не имеет существенных различий. Однако газовые элементы имеют большую скорость реагирования на изменение температурного режима, а парафиновые являются самыми дешевыми.

«Honeywell», делает термостатические головки, как с жидкостными, так и с парафиновыми термочувствительными элементами.

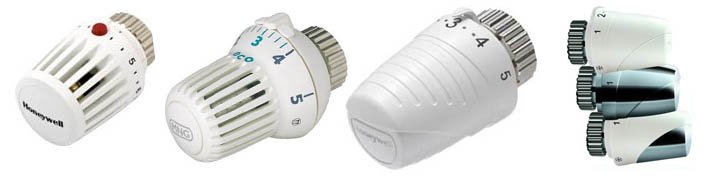

Стоит обратить внимание на следующие термоголовки фирмы «Honeywell»:

термостатическая головка Thera-100 обладает парафиновым элементом, а так же привлекательным дизайном и ценой в своем сегменте; термостатические головки с жидкостными элементами: Thera-3 «Стандарт» – имеет как встроенные, так и выносные термочувствительные элементы, Thera-4 «Стандарт+» – не имеет зазоров на поверхности термочувствительного элемента, Thera-4 «Дизайн» – полностью или частично хромируется, Т7001 – обладает антивандальной конструкцией.



Выбор типа и дизайна термостатических головок зависит от вкуса, если терморегулирующий клапан – «Honeywell», то необходима и термостатическая головка – «Honeywell».

Компанией «Honeywell» также выпускаются головки и посадочные адаптеры на клапаны фирм «Danfoss» и «Herz». Оборудование корпорации «Honeywell» удовлетворяет любые запросы, как по дизайну, так и по цене.

На вопросы о правильном подборе и применении оборудования «Honeywell» ответят специалисты официального дилера «Honeywell» – ЗАО «НПП-Энергия».
